铜柱铆接铜片自动打螺丝设备：高效非标自动化装配解决方案

摘要：在电子制造、汽车零部件、新能源电池等行业中，铜柱铆接铜片并打螺丝的工艺需求日益增长。传统的手工操作效率低、一致性差，难以满足现代生产要求。本文将详细介绍一款集成振动盘供料、立式旋转铆接、光纤感应识别、PLC控制程序等核心技术的铜柱铆接铜片自动打螺丝设备，全面解析其工作原理、系统组成及行业应用价值，助力企业实现智能制造升级。

随着工业4.0与智能制造战略的深入推进，非标自动化设备正成为制造业转型升级的重要推动力。尤其是在需要高精度连接的应用场景中，如电源模块、电控箱、电机壳体、电池模组等领域，铜柱与铜片之间的铆接紧固以及螺丝锁附工艺对装配质量、效率和稳定性提出了更高要求。

传统人工操作不仅效率低下，而且容易出现漏装、错装、松动等问题，严重影响产品质量和客户满意度。因此，采用一套成熟稳定的铜柱铆接铜片自动打螺丝设备，已成为众多制造企业的必然选择。

铜柱铆接铜片自动打螺丝设备主要用于将铜柱与铜片进行铆接，并在指定位置完成螺丝锁紧动作，广泛应用于以下行业领域：

• 电子制造业：如电源模块、PCB板连接器、继电器外壳等；

• 汽车零部件：如传感器支架、线束端子、电气连接件等；

• 家电制造：如压缩机、风扇电机、电控箱等关键组件；

• 新能源产业：如动力电池模组、逆变器、充电接口等。

该设备可替代传统的人工铆接+手动打螺丝流程，显著提升生产效率、降低人力成本，并确保产品质量的一致性与可靠性。

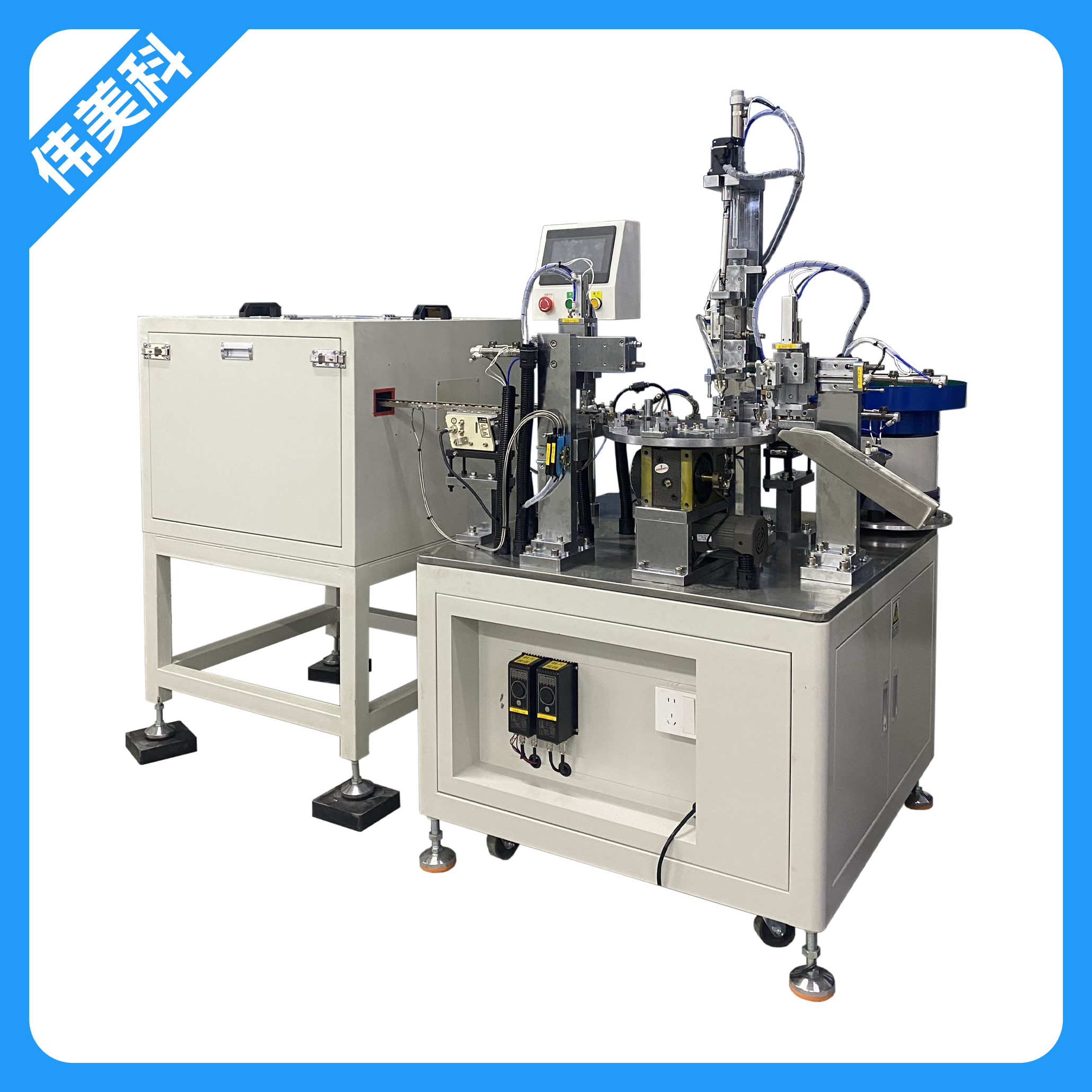

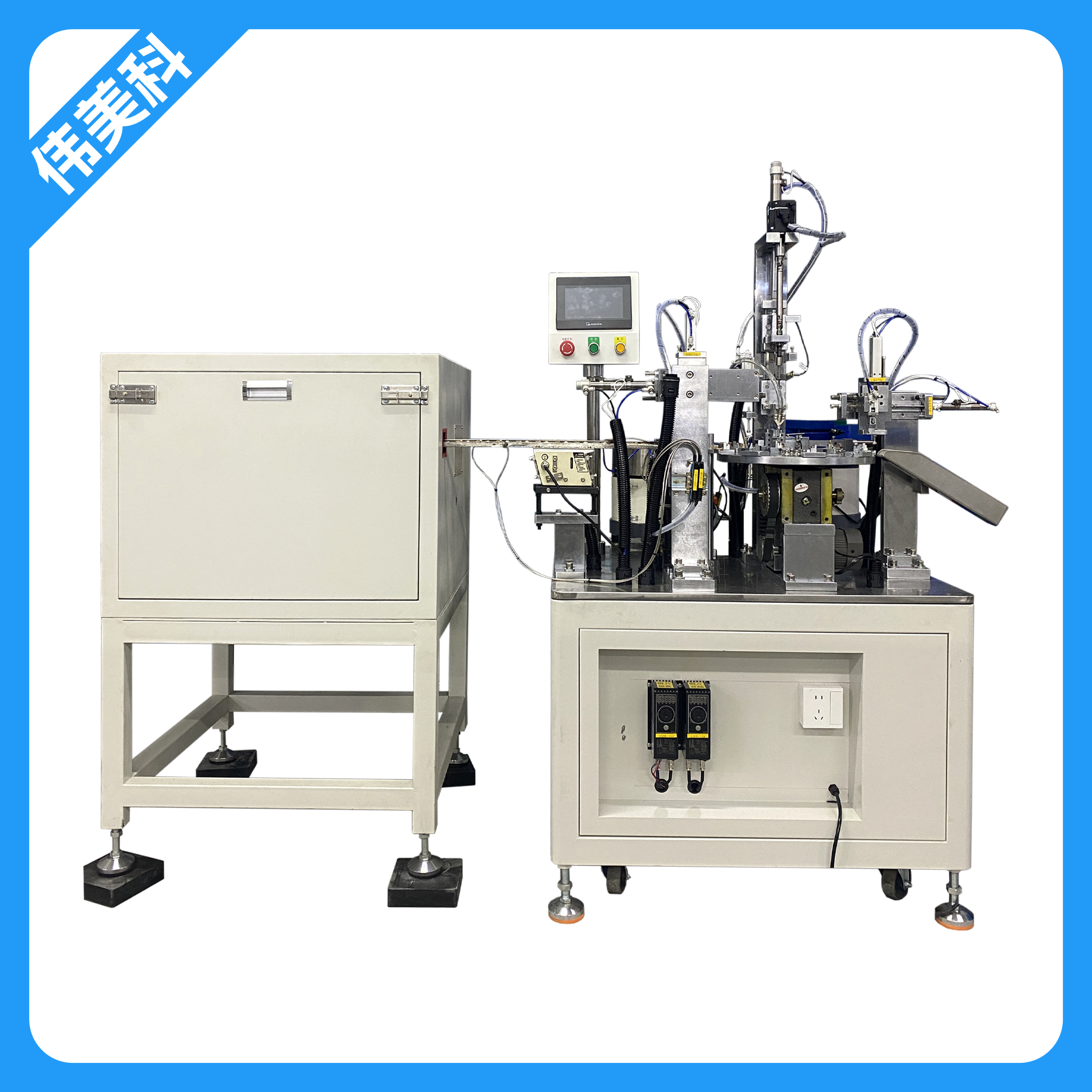

本设备由多个功能模块协同配合，确保整个装配过程流畅、精准、安全。主要组成部分如下：

通过电磁驱动使零件产生定向振动，从而实现铜柱、铜片、螺丝等小零件的有序排列与输送。该系统支持多通道分拣、缺料报警、自动补料等功能，是实现全自动装配的第一步。

• 供料效率：每分钟60~120个；

• 适用零件类型：M2~M6规格螺丝、φ2~φ8mm铜柱等；

• 优势特点：噪音低、维护简便、适配性强。

采用液压或气压驱动带动铆头高速旋转并施加压力，实现铜柱与铜片的冷铆接。相比热铆接方式，冷铆接不会影响材料性能，适合导电性要求高的场合。

• 铆接压力：50~300N可调；

• 铆接速度：1000~3000 rpm；

• 精度控制：±0.02mm；

• 适用范围：多种直径铜柱与不同厚度铜片组合。

配备伺服电机或多轴气动螺丝刀，结合视觉引导系统，实现螺丝的自动吸取、定位与锁紧。支持扭矩检测与数据上传，确保每一颗螺丝都准确到位。

• 锁附速度：每分钟30~60颗；

• 扭矩精度：±5%以内；

• 支持螺丝规格：M2~M6；

• 功能扩展：支持断电记忆、正反转切换等。

用于实时监测零件是否到位、铆接是否成功、螺丝是否漏打等情况，具备毫秒级响应能力，误判率低，保障设备稳定运行。

• 检测内容：缺料、卡料、错位、漏打等；

• 联动功能：与PLC联动报警停机；

• 兼容性：支持接入MES系统进行数据管理。

采用高性能PLC（如西门子、欧姆龙、台达等）集中控制整个系统运行，用户可通过触摸屏设置参数、查看运行状态、进行故障诊断。

• 控制逻辑：可编程定制；

• 界面语言：支持中文/英文等多语言切换；

• 远程功能：支持远程调试与监控；

• 数据记录：支持历史数据查询与导出。

相较于传统人工装配方式，该设备具有以下明显优势：

• 效率提升：可实现7×24小时连续作业，单位时间产能提升3~5倍；

• 质量一致：标准化作业流程减少人为误差，提高产品合格率；

• 柔性生产：支持快速更换模具与调整参数，适应多品种小批量订单；

• 安全性高：配备急停按钮、光栅保护等多重安全措施；

• 数据化管理：支持MES对接，便于数据分析与工艺优化。

以某新能源电池制造企业为例，在引入该套铜柱铆接铜片自动打螺丝设备后，其生产线发生了显著变化：

• 单线产能从每小时200片提升至700片以上；

• 人工参与度下降75%，节省运营成本；

• 产品一次合格率达到99.5%以上；

• 设备故障率降低50%，维护周期延长。

这充分说明了该设备在提升生产效率、降低成本、增强竞争力方面的巨大潜力。

企业在选购该类设备时，应综合考虑以下几个方面：

• 产品规格：铜柱直径、铜片厚度、螺丝型号等；

• 产能需求：日产量目标、班次安排等；

• 场地条件：空间大小、电力配置、气源供应等；

• 技术服务：是否提供试样测试、现场安装、远程指导等服务。

建议优先选择具备丰富经验的非标自动化设备厂商合作，确保设备性能稳定、售后响应及时。

随着AI视觉识别、物联网、数字孪生等技术的发展，未来的铜柱铆接铜片自动打螺丝设备将朝着以下方向演进：

• 智能化：引入AI算法优化装配路径；

• 网络化：实现OPC UA、Modbus TCP协议通信；

• 模块化：各功能单元独立开发，便于组合扩展；

• 绿色化：节能设计、环保材料、低功耗运行。

未来，该类设备将成为智能制造体系中的重要一环，伟美科自动化为更多行业带来高效、智能、可持续的生产体验。

Q：该设备适用于哪些行业？

A：广泛应用于电子制造、汽车零部件、家电、新能源等领域。

Q：是否支持定制化开发？

A：是的，作为典型的非标自动化设备，可根据客户需求个性化设计。

Q：如何判断设备性能优劣？

A：主要从装配精度、供料稳定性、自动化程度、兼容性、故障率等方面综合评估。
