全自动线路板插端子设备设计与实现——基于振动盘供料与伺服电机精准定位技术

摘要：随着电子制造行业的快速发展，线路板组装的效率和精度要求不断提高。非标自动化设备在这一领域中扮演着重要角色，尤其是在全自动线路板插端子工艺中，采用振动盘自动供料与伺服电机驱动流水线相结合的方式，能够显著提升生产效率、降低人工成本并提高装配质量。

近年来，随着电子产品小型化、集成化趋势的加剧，传统的人工或半自动插件方式已无法满足高效率、高质量的生产需求。特别是在消费电子、汽车电子、通信设备等领域，对线路板插装工艺提出了更高的要求。因此，开发一套稳定可靠的全自动线路板插端子设备成为众多企业提升竞争力的重要手段。

该类设备通常由多个功能模块组成，涵盖自动供料、视觉检测、伺服传输、插装执行以及智能控制系统等多个环节，是典型的非标自动化设备应用案例。

系统总体结构解析

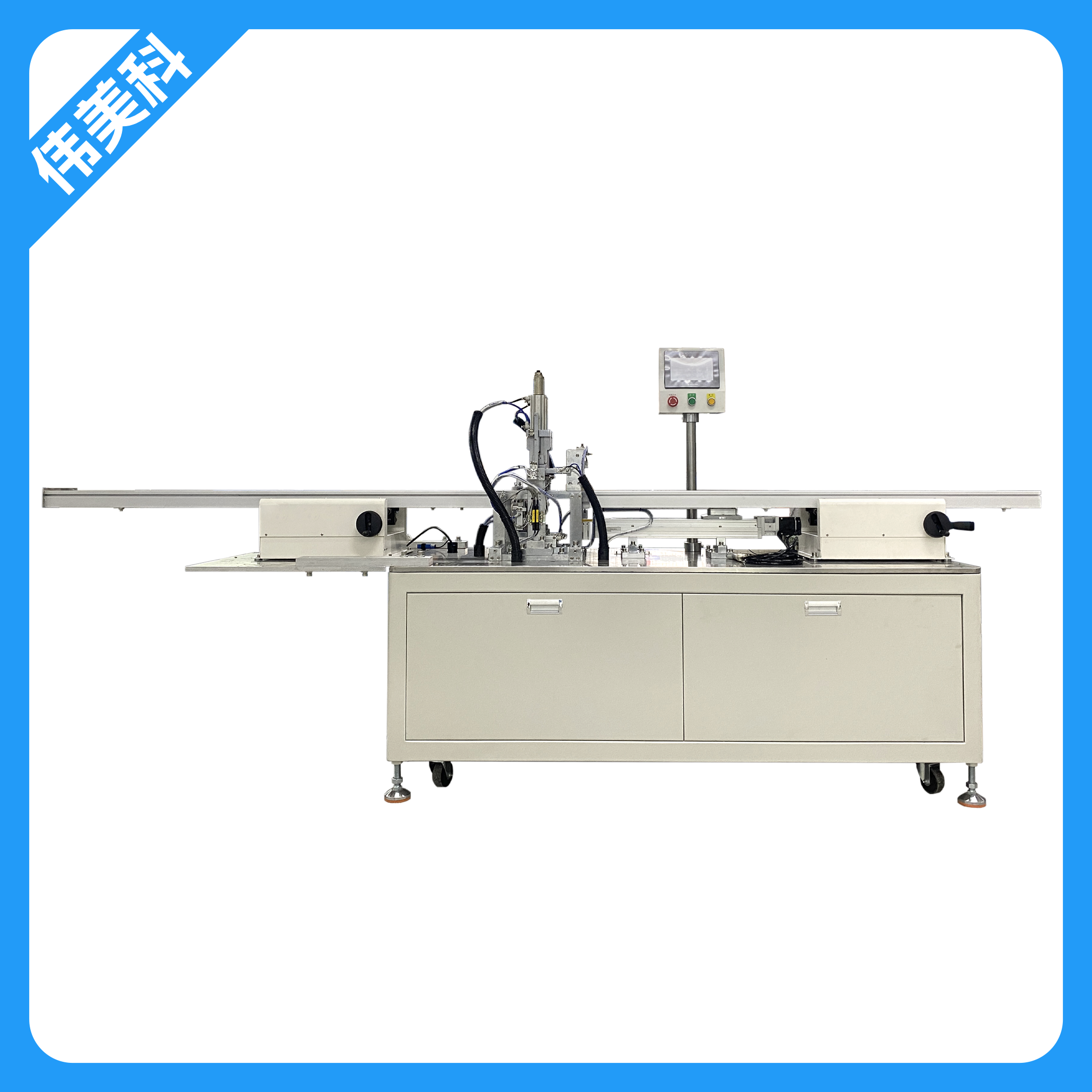

本套全自动线路板插端子设备主要由以下几个核心模块构成：

• 振动盘自动供料系统：通过振动实现端子零件的定向排列和有序输出，适用于各种小型端子的连续供料，是实现全自动化插装的第一步。

• 伺服电机驱动的流水线传输系统：采用高精度伺服电机控制传送带或机械手，实现线路板的精确定位和同步输送，确保每一块线路板都能准确到达指定插装位置。

• 视觉检测与定位系统（可选）：引入工业相机和图像处理算法对线路板上的插件位置进行识别与校正，特别适用于多型号混线生产的复杂场景。

• 插装执行机构：包括气动或电动插装头，根据控制系统指令完成端子插入动作，插装力度、速度均可调节，适应不同规格端子的装配需求。

• PLC控制与人机界面：整个系统由PLC集中控制，配合触摸屏实现参数设置、状态监控、报警提示等功能，操作简便且易于维护。

要打造一台真正高效的全自动线路板插端子设备，必须攻克以下几个核心技术难题：

1. 振动盘优化设计：针对不同形状和尺寸的端子，设计专用的振动盘轨道和分料机构，确保端子在出料口方向一致，避免卡料现象，提升供料稳定性。

2. 伺服同步控制技术：通过PLC与伺服驱动器之间的高速通讯，实现多个轴之间的同步运行，保证线路板在传输过程中始终处于精准位置，防止因偏差导致插装失败。

3. 插装力反馈控制：在插装过程中引入压力传感器，实时监测插装力变化，防止因过载导致端子损坏或接触不良，从而提升产品良率。

4. 多型号兼容能力：现代生产线往往需要支持多种规格的线路板同时作业，因此设备需具备快速换型、程序切换等功能，以适应柔性化生产需求。

以某知名电子制造企业为例，在部署该套全自动插端子设备后，其SMT后段插件工序的产能实现了质的飞跃：

• 单线产能从每小时300片提升至800片以上；

• 人工参与度下降70%，大幅节省人力成本；

• 产品一次合格率提高至99.2%以上；

• 设备故障率明显下降，维护频率减少50%。

这充分证明了该类非标自动化设备在提升生产效率、产品质量和稳定性方面的巨大优势。

全自动线路板插端子设备结合振动盘供料、伺服定位与智能控制技术，是当前非标自动化发展的重要方向之一。未来可通过进一步集成AI视觉识别、物联网远程监控、MES系统对接等功能，推动智能制造向更高层次迈进。

此外，随着工业机器人、数字孪生、边缘计算等新兴技术的发展，该类设备将朝着更加智能化、网络化、柔性化的方向演进，为电子制造行业带来更大的变革潜力。

Q：全自动线路板插端子设备适用于哪些行业？

A：广泛应用于消费电子、汽车电子、通信设备、医疗仪器等领域的线路板组装流程。

Q：设备是否支持定制化开发？

A：是的，作为典型的非标自动化设备，可根据客户需求进行个性化设计与制造。

Q：如何判断设备的性能优劣？

A：伟美科自动化主要从插装精度、供料稳定性、自动化程度、兼容性、故障率等方面综合评估。
